O seu carrinho
Não existem mais artigos no seu carrinho de compras
Por su elevada viscosidad, nuestra resina epoxi tuberías permite aplicar capas finas en superficies verticales sin que descuelgue
Características principales

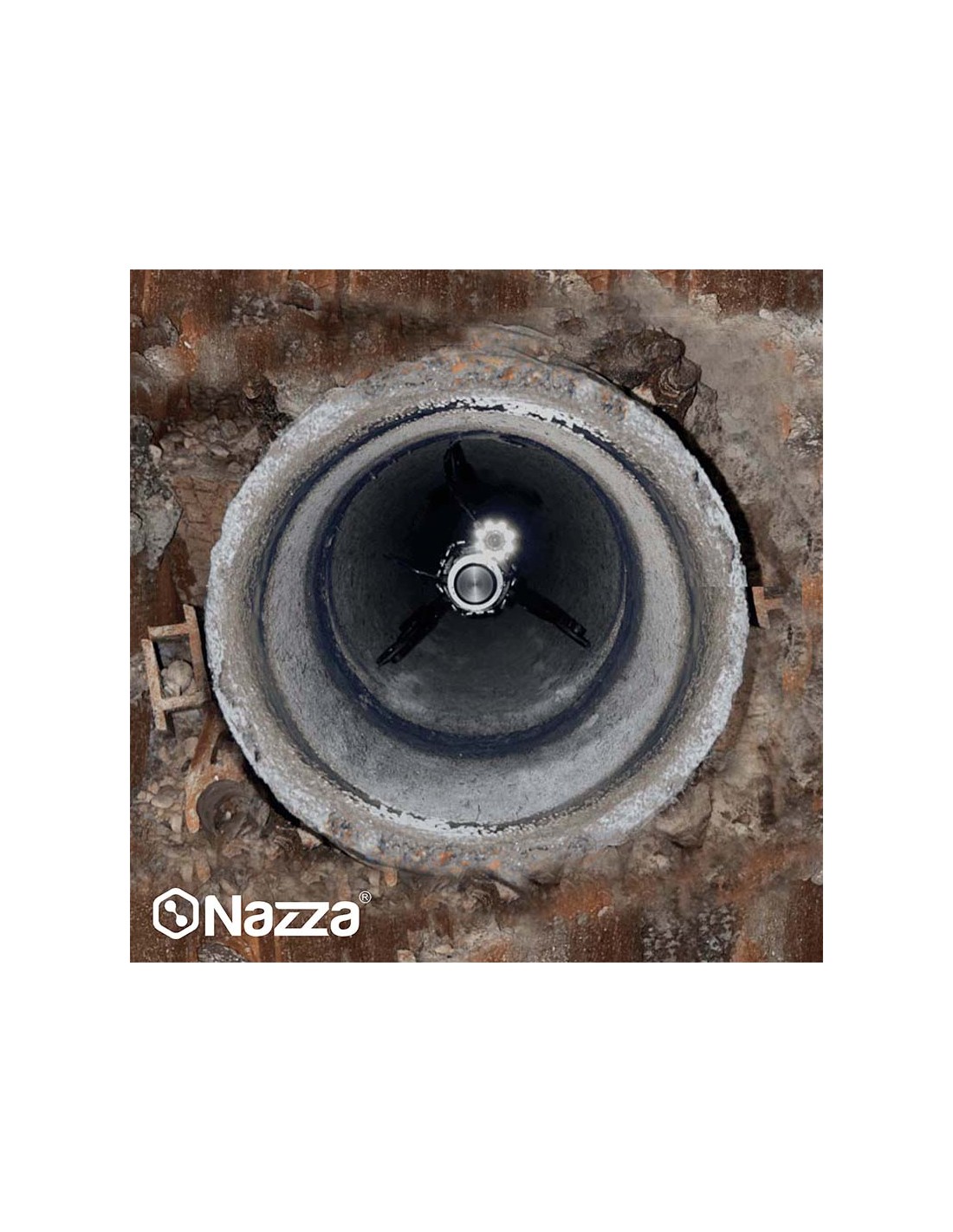

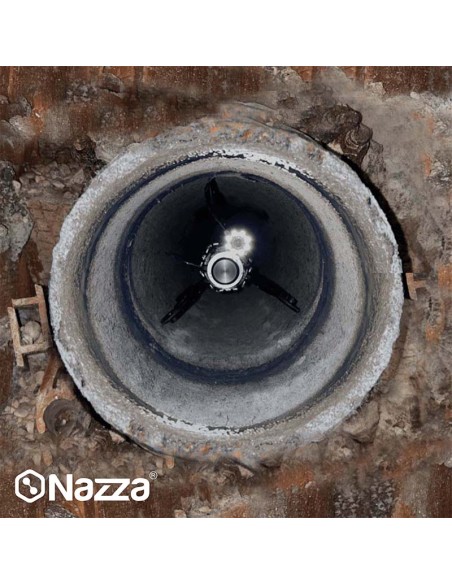

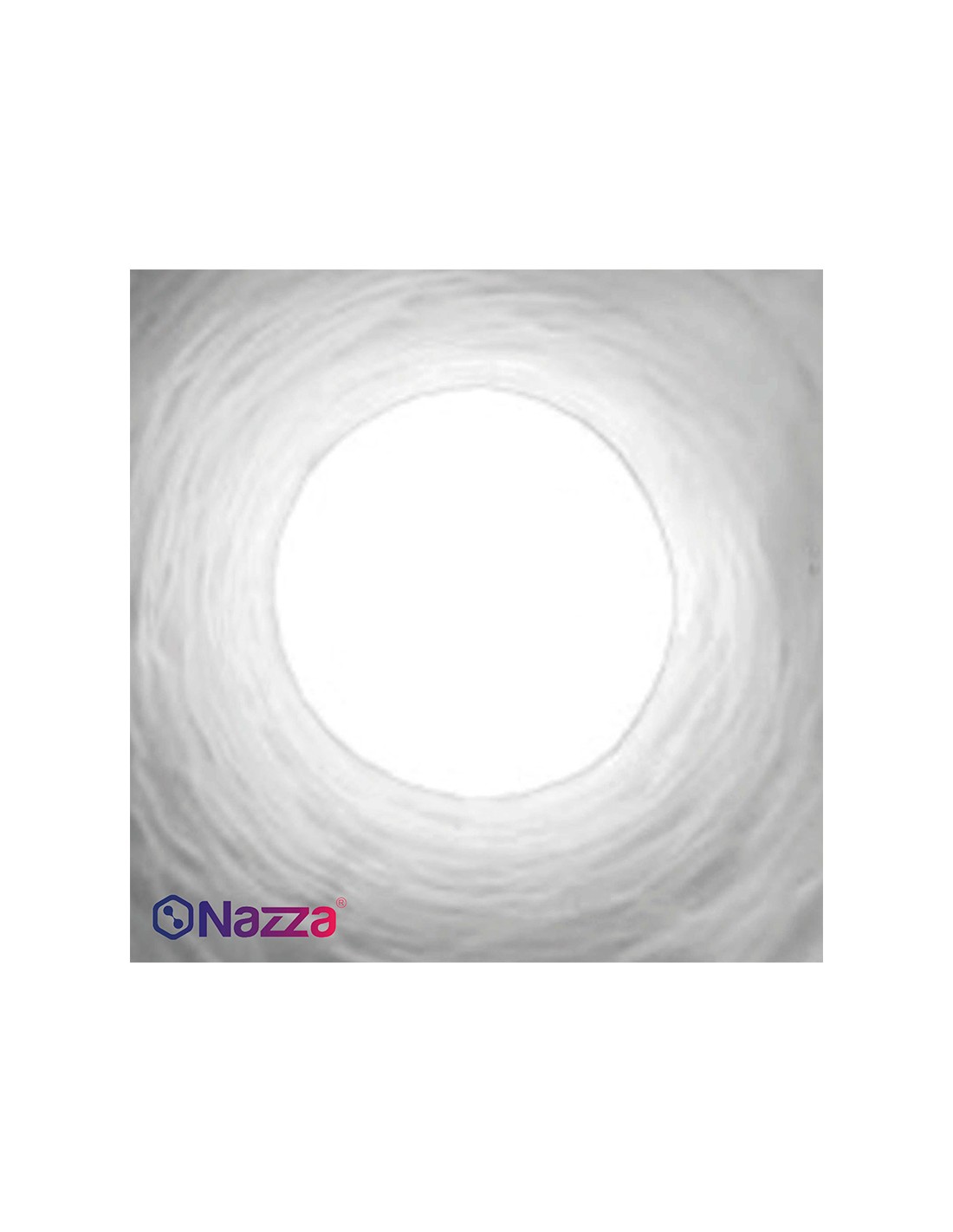

- Rehabilitación de tuberías y reparación de fugas en bajantes o sistemas de depuración
- Adecuada para sistemas estratificados o composites con fibra de vidrio, carbono o aramida
- Apta para todo tipo de reparaciones con o sin fibra de vidrio
- Compatible con todas las espumas del mercado: PVC, poliestireno, AIREX y poliuretano
- Elevada dureza y resistencia a golpes
Especificaciones/Propiedades
- Aspecto: blanco semitransparente
- Densidad Comp A (20ºC) 1,17 Kg/L
- Viscosidad Comp A (25ºC) 11,500-13,500 mPa.s
- Viscosidad Comp B (25ºC) 11,500-13,500 mPa.s
- Contenido en sólidos 100%
- Relación mezcla 1:1
- Dureza al tacto 2 horas.(25 ºC)
- Tiempo de vida de mezcla 30 min. (25ºC)
- Tiempo de secado entre capas < 7 horas.(25 ºC)
- Tiempo de máxima dureza 7 - 14 días
Propiedades una vez sólida
- Tensión 370 kg/cm2 Compresión 554 kg/cm2
- Adhesión 60 kg/cm2
- Dureza Shore D 81
- Dureza al lápiz H
Rendimiento
- Resina 100% sólidos: 1 mm → 1 Kg/m2
- Límite de espesor máximo: 1 cm → 10 Kg/m2
Procesamiento de esta resina epoxi para tuberias
- Se cataliza a temperatura ambiente por adición del componente B en proporción 1:1 (comp. A:Comp. B).
- Debe agitarse durante 3 minutos de manera manual suavemente para evitar la inclusión de burbujas de aire en el producto. Si aparece aire en el producto se puede seguir agitando muy suavemente conforme la reacción química se produce. Con el progreso de la reacción aumenta la temperatura y disminuye la viscosidad, de manera que el aire ocluido se expulsa más fácilmente.
- Debido a su elevada viscosidad, si se agita mecánicamente, el aire ocluido se microniza de manera que puede formarse una emulsión en la que el aire no puede salir de la mezcla. Para disminuir la viscosidad de la resina puede calentarse sin aplicación de fuego directo.
- No se recomienda la estratificación con fibra de capas consecutivas con más de 7 horas de intervalo.
- Emplear disolvente epoxi Nazza para la limpieza de los útiles de aplicación.
